ドアタイプ(DLシリーズ)

最大1m四方の大型シリーズ

横開きドアで開閉するタイプの暗箱。
大型の装置やシステム品を設置出来ます。
キャスター付きの架台で移動も簡単。アンカーで設置も強固に行えます。

このような場合におすすめ
・大型の装置などを設置したい
・暗箱内の装置を頻繁に操作したい

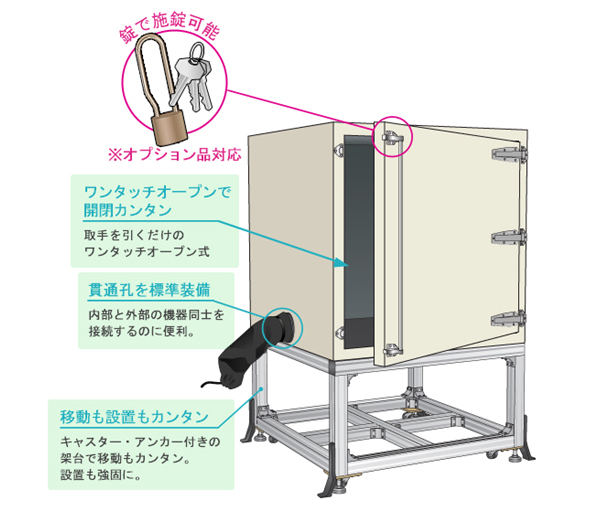

特長

特長

標準仕様

材質 暗箱本体:アルミ(板厚2mm)
ドアの開き方 「右開き」または「左開き」 (オプション品で施錠可能)
塗装 (外部)レザートーン塗装 アイボリー/(内部)つや消し塗装 黒色
架台仕様 材質:60×60mm アルミフレーム
アンカー穴×4箇所 穴径:Ф14
標準付属 貫通孔(両側面各1個 計2個)

貫通孔

貫通孔Ф50の貫通孔。
暗箱内部機器と外部機器を直接接続できます。

計測作業で想定されるほとんどの信号ケーブルを通すことが出来ます。
(例:BNCケーブル/RS-232Cケーブル/AC電源コードなど)

設置位置はメクラパネル中心に1個となります。

拡大した画像をみる

※貫通孔に通すケーブル・線材は、外皮の色が黒色のものをご使用下さい。黒以外のものは光を透過しますので、暗箱での使用には適しておりません。

型番・図面

PDF
図面
型番 寸法
タイプと
材質
サイズ 全体外形(mm) 内寸(mm) 開口幅(mm)
W1 D1 H1
(H4:架台の高さ)
W2 D2 H2 W3 H3
DL-A
(材質:
アルミ)
0908 940 882 1514
(714)
736 747.5 766 620 620
1009 1040 982 1614
(714)
836 847.5 866 720 720
1110 1140 1082 1714
(714)
936 947.5 966 820 820

型番指定方法はこちら

※全体外形:架台、貫通孔、ハンドルの寸法を含んでいます
※内寸:ボルト等の突起物を除いた寸法です
上記表にないサイズをご希望の方はこちらで対応致します

オプション

本シリーズには以下のオプションが取付け可能です。
(各オプションの詳細は画像またはオプション名をクリックしてご確認いただけます。)

アルミ光学ベンチ/ブレッドボード

アルミ光学ベンチ/ブレッドボード

光学実験に使用する部品の取付けに

インターロック

インターロック

暗箱の扉の開閉に連動するスイッチ

高圧遮断ユニット

高圧遮断ユニット

光電子増倍管の保護と作業者の感電防止に

棚

装置などの収納場所に(DLシリーズのみ)

錠

扉をロックします(DLシリーズのみ)

型番指定方法

型番指定方法

※オプション型番の順序は規定がありませんので取付けたい型番を追加して下さい。

出荷検査について

暗箱の出荷検査は、フォトンカウンティングレベルで検査し、完全遮光であることを確認した上で出荷しています。(検査データ付き)

カスタム品について

「サイズ変更」や「オプションの設置位置を変更」など上記の内容以外での製作にも対応致します。

カスタム対応をご検討の方はこちら

注意事項

※このDLシリーズは大型で重量物のため、移動・設置などの際は安全に十分注意して下さい。
※搬入につきましては、荷降しの際に使用できるフォークリフトの有無の確認と、搬入経路の確認(障害になる段差や隙間などが無いか)を必ず行って下さい。
