ドアタイプ (DMシリーズ)

スタンダードな形状で扱い易い
サイズは全13種類

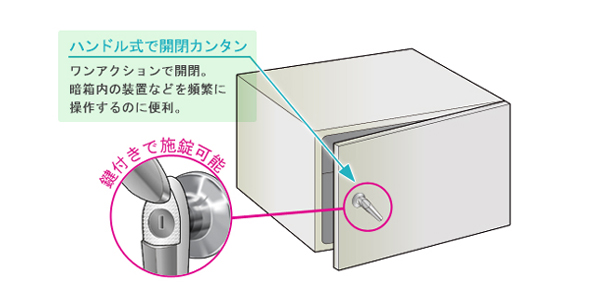

横開きドアで開閉するタイプの暗箱。
ハンドル式なのでワンアクションで開閉が可能です。
サイズは全13種類。幅サイズを50mm単位で揃えています。

このような場合におすすめ
・暗箱内の装置を頻繁に操作したい
・高さ方向の設置スペースが限られている

特長

特長

標準仕様

材質 アルミ(板厚2mm)
ドアの開き方 「右開き」または「左開き」 ハンドル型 (鍵付きで施錠可能)
塗装 (外部)レザートーン塗装 「アイボリー」または「黒半つや」/(内部)つや消し塗装 黒色
標準付属 メクラパネル

型番・図面

PDF
図面
型番 寸法
タイプと
材質
サイズ 全体外形(mm) 内寸(mm) 開口幅(mm)
W1 D1 H1 W2 D2 H2 W3 H3
DM-A
(材質:
アルミ)
4542 453 423 306.4 446 346 296 330.5 220.5
5042 503 423 306.4 496 346 296 380.5 220.5
5047 503 473 356.4 496 396 346 380.5 270.5
5542 553 423 306.4 546 346 296 430.5 220.5
5547 553 473 356.4 546 396 346 430.5 270.5
6047 603 473 356.4 596 396 346 480.5 270.5
6052 603 523 406.4 596 446 396 480.5 320.5
6057 603 573 456.4 596 496 446 480.5 370.5
6547 653 473 356.4 646 396 346 530.5 270.5
6552 653 523 406.4 646 446 396 530.5 320.5
6557 653 573 456.4 646 496 446 530.5 370.5
7052 703 523 406.4 696 446 396 580.5 320.5
7057 703 573 456.4 696 496 446 580.5 370.5

型番指定方法はこちら

※全体外形:ハンドル、ゴム足の寸法を含んでいます
※内寸:ボルト等の突起物を除いた寸法です
上記表にないサイズをご希望の方はこちらで対応致します

オプション

本シリーズには以下のオプションが取付け可能です。
(各オプションの詳細は画像またはオプション名をクリックしてご確認いただけます。)

アルミ光学ベンチ/ブレッドボード

アルミ光学ベンチ/ブレッドボード

光学実験に使用する部品の取付けに

貫通孔

貫通孔

暗箱内部と外部の機器を直接接続できます

インターロック

インターロック

暗箱の扉の開閉に連動するスイッチ

高圧遮断ユニット

高圧遮断ユニット

光電子増倍管の保護と作業者の感電防止に

型番指定方法

型番指定方法

※オプション型番の順序は規定がありませんので取付けたい型番を追加して下さい。

出荷検査について

暗箱の出荷検査は、フォトンカウンティングレベルで検査し、完全遮光であることを確認した上で出荷しています。(検査データ付き)

カスタム品について

「サイズ変更」や「オプションの設置位置を変更」など上記の内容以外での製作にも対応致します。

カスタム対応をご検討の方はこちら
