暗箱「換気機能付き(FNシリーズ)」のご紹介

トップページ製品ラインナップ暗箱・光計測用ボックス暗箱>換気機能付き(FNシリーズ)

換気機能付き (FNシリーズ)

動物・化学実験+遮光対策に

背面に換気扇が取付けられているので内部に溜まったガスや臭い、熱などを暗箱の外へ排気し、新しい空気を中へ取込むことが出来ます。

このような場合におすすめ
・動物実験や化学実験など暗箱内部に臭いや熱などが発生するものを設置する場合

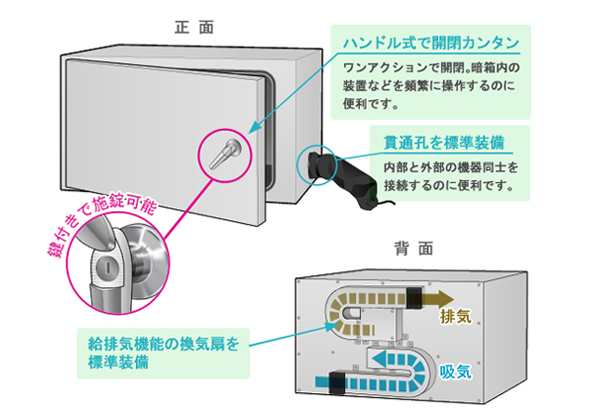

特長

特長

標準仕様

材質 アルミ(板厚2mm)
ドアの開き方 左開き ハンドル型 (鍵付きで施錠可能)
塗装 (外部)レザートーン塗装 アイボリー/(内部)つや消し塗装 黒色
換気扇の仕様 ・風量:0.4立方メートル/min
・ACアダプタ(12V)付き
標準付属 貫通孔(右側面下部1個)

※弊社の暗箱は法定指定の有毒・劇物の排気には対応しておりません。

貫通孔

貫通孔Ф50の貫通孔。
暗箱内部機器と外部機器を直接接続できます。

計測作業で想定されるほとんどの信号ケーブルを通すことが出来ます。
(例:BNCケーブル/RS-232Cケーブル/AC電源コードなど)

設置位置はメクラパネル中心に1個となります。

拡大した画像をみる

※貫通孔に通すケーブル・線材は、外皮の色が黒色のものをご使用下さい。黒以外のものは光を透過しますので、暗箱での使用には適しておりません。

型番・図面

PDF
図面
型番 寸法
タイプと
材質
サイズ 全体外形(mm) 内寸(mm) 開口幅(mm)
W1 D1 H1 W2 D2 H2 W3 H3
FN-A
(材質:
アルミ)
5558 555 581 410.4 500 388 368 384.5 324.5
7566 755 661 410.4 700 468 368 584.5 324.5

型番指定方法はこちら

※全体外形:ハンドル、貫通孔、ゴム足、排気・給気ポートの寸法を含んでいます
※内寸:ボルト等の突起物を除いた寸法です
上記表にないサイズをご希望の方はこちらで対応致します

オプション

本シリーズには以下のオプションが取付け可能です。
(各オプションの詳細は画像またはオプション名をクリックしてご確認いただけます。)

上開タイプ(UPシリーズ)

アルミ光学ベンチ/ブレッドボード

光学実験に使用する部品の取付けに

光学定盤据付タイプ(ODシリーズ)

インターロック

暗箱の扉の開閉に連動するスイッチ

上開タイプ(UPシリーズ)

高圧遮断ユニット

光電子増倍管の保護と作業者の感電防止に

光学定盤据付タイプ(ODシリーズ)

室外排気用ダクト

室外や離れた場所に暗箱内の空気を排気(FNシリーズのみ)

型番指定方法

型番指定方法

※オプション型番の順序は規定がありませんので取付けたい型番を追加して下さい。

出荷検査について

暗箱の出荷検査は、フォトンカウンティングレベルで検査し、完全遮光であることを確認した上で出荷しています。(検査データ付き)

ステンレス製 防水暗箱の紹介

ステンレス製 防水暗箱内部を水洗いすることが出来る防水タイプの暗箱です。
排気ユニットを取付けることで暗箱内に溜まった熱や臭いを外部に排出出来ます。

>>詳細はこちら

カスタム品について

「サイズ変更」や「オプションの設置位置を変更」など上記の内容以外での製作にも対応致します。

カスタム対応をご検討の方はこちら


お問い合わせはこちらから
