光学定盤据付タイプ (ODシリーズ)

光学定盤上で使える据置き型

既存の光学定盤(実験台・ブレッドボード)上にある光学システムを部分的に暗箱状態にすることが出来ます。
(M6タップ/25mmマトリクスの光学定盤へ固定可能)

遮光したい部分に被せるだけなので取扱いが簡単。
追加工の必要もありません。
前面のドアを開閉して装置等の調整が出来るので横方向からの装置や機器の調整が簡単です。

このような場合にオススメです
・お手持ちの光学定盤の上で部分的に遮光したい
・高さのあるシステムを暗箱内で使用する

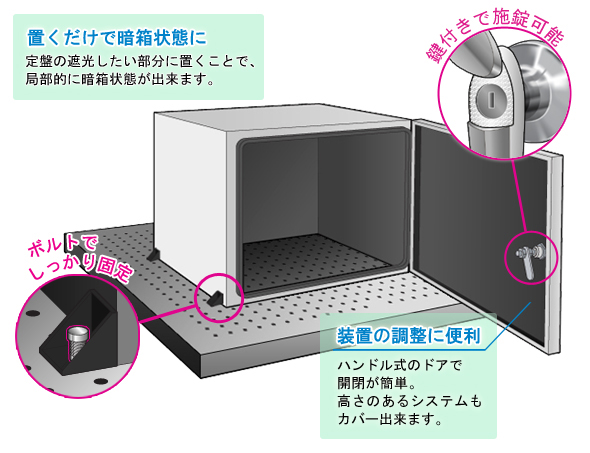

特長

特長

標準仕様

材質 アルミ(板厚2mm)
ドアの開き方 「右開き」または「左開き」 ハンドル型 (鍵付きで施錠可能)
塗装 (外部)レザートーン塗装 「アイボリー」または「黒半つや」/(内部)つや消し塗装 黒色
光学定盤への固定 M6タップ/25mmマトリクスの光学定盤に固定可能(ボルト使用)
※インチ版の定盤への固定にもカスタム対応致します
標準付属 メクラパネル

型番・図面

PDF
図面
型番 寸法
タイプと
材質
サイズ 全体外形(mm) 内寸(mm) 開口幅(mm)
W1 D1 H1 W2 D2 H2 W3 H3
OD-A
(材質:
アルミ)
3537 353 373 311 346 296 296 230.5 220.5
4537 453 373 311 446 296 296 330.5 220.5
4547 453 473 411 446 396 396 330.5 320.5
5537 553 373 311 546 296 296 430.5 220.5
5547 553 473 411 546 396 396 430.5 320.5
6547 653 473 411 646 396 396 530.5 320.5
6557 653 573 511 646 496 496 530.5 420.5

型番指定方法はこちら

※全体外形:ハンドルの寸法を含んでいます
※内寸:ボルト等の突起物を除いた寸法です
上記表にないサイズをご希望の方はこちらで対応致します

オプション

本シリーズには以下のオプションが取付け可能です。
(各オプションの詳細は画像またはオプション名をクリックしてご確認いただけます。)

貫通孔

貫通孔

暗箱内部と外部の機器を直接接続できます

型番指定方法

型番指定方法

※オプション型番の順序は規定がありませんので取付けたい型番を追加して下さい。

出荷検査について

暗箱の出荷検査は、フォトンカウンティングレベルで検査し、完全遮光であることを確認した上で出荷しています。(検査データ付き)

カスタム品について

「サイズ変更」や「オプションの設置位置を変更」など上記の内容以外での製作にも対応致します。

カスタム対応をご検討の方はこちら
