ドアタイプ (DSシリーズ)

シンプルな構造で取扱い簡単

横開きで開閉するタイプの暗箱。
光学実験などに限らず、光に弱い試料の保管庫としても利用出来ます。

このような場合におすすめ
・暗箱内の装置を頻繁に操作したい
・試料の保管庫として使用したい

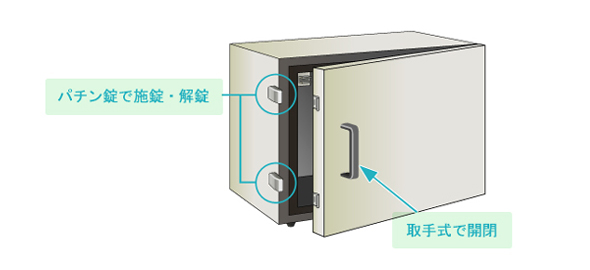

特長

特長

標準仕様

材質 アルミ(板厚2mm)
ドアの開き方 「右開き」または「左開き」 取手型
塗装 (外部)レザートーン塗装 「アイボリー」または「黒半つや」/(内部)つや消し塗装 黒色
標準付属 メクラパネル

型番・図面

PDF
図面
型番 寸法
タイプと
材質
サイズ 全体外形(mm) 内寸(mm) 開口幅(mm)
W1 D1 H1 W2 D2 H2 W3 H3
DS-A
(材質:
アルミ)
3226 324 260 213.2 296 196 196 248.5 148.5
3231 324 310 263.2 296 246 246 248.5 198.5
3726 374 260 213.2 346 196 196 298.5 148.5
3731 374 310 263.2 346 246 246 298.5 198.5
3736 374 360 313.2 346 296 296 298.5 248.5
4231 424 310 263.2 396 246 246 348.5 198.5
4236 424 360 313.2 396 296 296 348.5 248.5
4241 424 410 363.2 396 346 346 348.5 298.5

型番指定方法はこちら

※全体外形:取手、パチン錠、ゴム足の寸法を含んでいます
※内寸:ボルト等の突起物を除いた寸法です
上記表にないサイズをご希望の方はこちらで対応致します

オプション

本シリーズには以下のオプションが取付け可能です。
(各オプションの詳細は画像またはオプション名をクリックしてご確認いただけます。)

貫通孔

貫通孔

暗箱内部と外部の機器を直接接続できます

型番指定方法

型番指定方法

※オプション型番の順序は規定がありませんので取付けたい型番を追加して下さい。

出荷検査について

暗箱の出荷検査は、フォトンカウンティングレベルで検査し、完全遮光であることを確認した上で出荷しています。(検査データ付き)

カスタム品について

「サイズ変更」や「オプションの設置位置を変更」など上記の内容以外での製作にも対応致します。

カスタム対応をご検討の方はこちら
